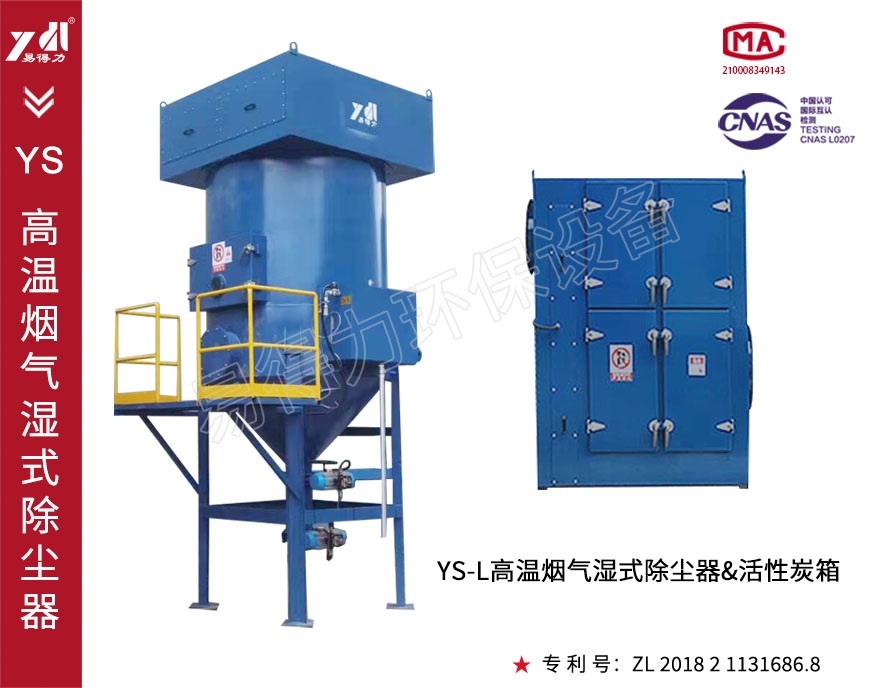

YS-L高温烟气湿式除尘器工作原理

专利号:ZL 2018 2 1131686.8 ZL 2018 2 1131039.7

1、适用于印染行业、油漆喷涂行业，镁铝合金加工行业，铸造行业，化工行业。烧毛机、定型机、涂层机、印花机、排气

口烟气含vOCS，非甲烷总经、甲烷等有机挥发物，具有高温高油性，粘附性强。经过多年实践操作，我公司研发团队开发

出YS-L冲击混溶处理装置，经使用单位高强度连续使用，过滤精度高，节水效能好，使具有一定温度的粉尘和有机气体，

经过该装置三层过滤系统(专利号:ZL2017 20036282 . X)，通过水力的强烈冲击，混溶产生高分子泡沫，粉尘粘在泡沫外壁，

经过中心处理系统强制剥离及降温，清理后的气体经过两层过滤系统脱水除雾，然后进入活性炭箱由活性炭充分吸附，过滤

效率≥99% ( 10 u m-0.3 u m)，剥离后的粉尘经过泥水分离系统后存放或废液经过排油电动阀进入水处理系统。

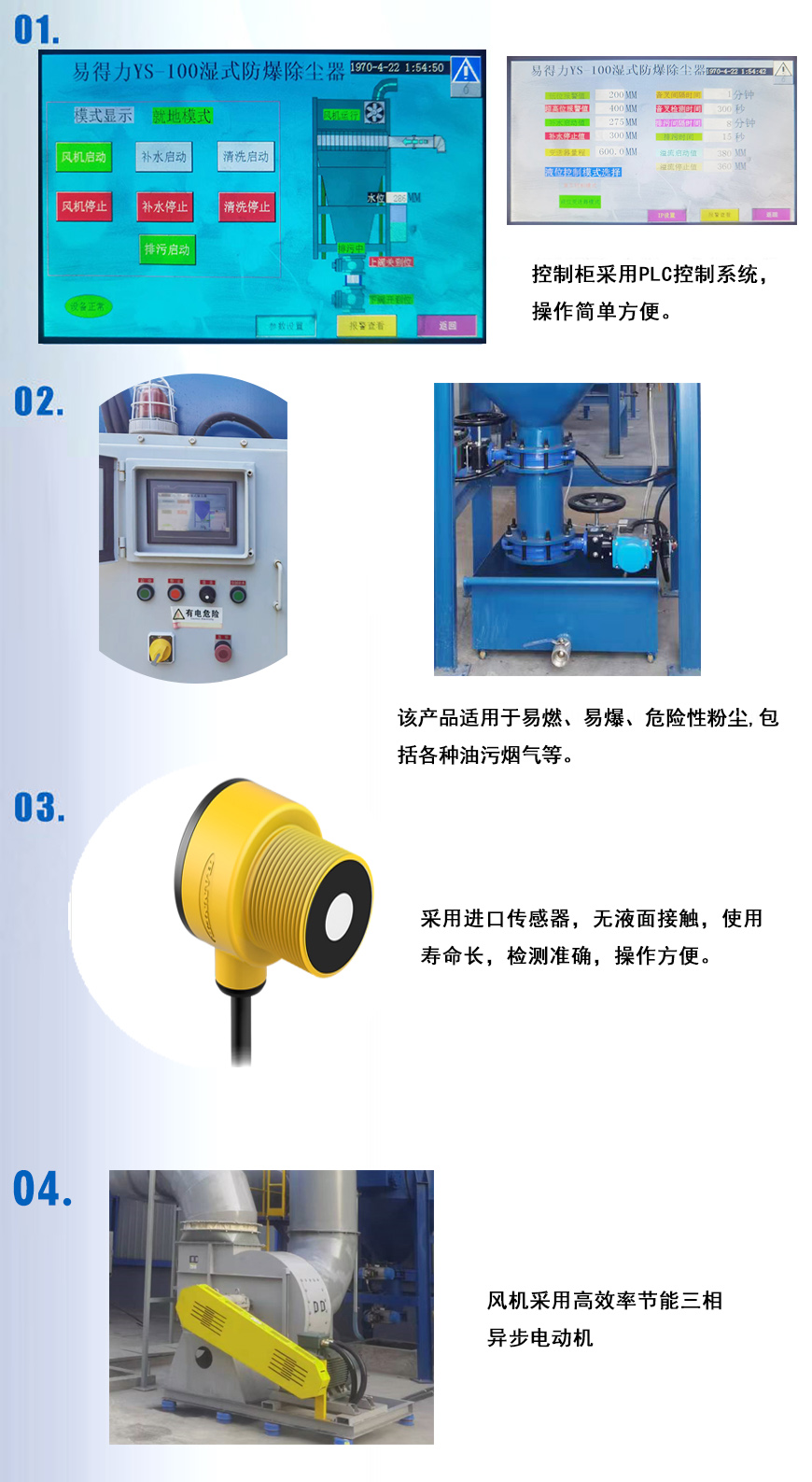

2、工作原理：设备采用PLC控制可视化操作，可远程监控及集中控制，设备自带引风机，结构紧凑，占地面积小，风量大，

后期运行成本低。

3、过滤系统
YS型防爆湿式集尘器是利用与洗涤液(一般为水）强制冲击混溶，经过中心处理系统过滤，中心处理器采用304不锈钢。

（专利号ZL2017 2 0035872.0）利用高分子气泡与颗粒物分离，直接进入泥水分离系统，保持水的干净度，过滤分解然后经

过两层水雾精密过滤（过滤系统专利号ZL2017 20036282.X），排放湿度与正常空气所含湿度相符。泥水分离系统分上阀门、

下阀门，卸料时上阀门关闭，下阀门开启，颗粒物带有少量的水排放到收料箱。根据客户要求设备可选配沉淀箱，沉淀后的

水由水泵直接打回设备继续使用，做到无公害无污染。

4、性能特点：结构简单、布局合理、操作方便、占地面积小。内部处理系统采用不锈钢制作，稳定性好，使用寿命长。集

全机内部有二级脱水装置，气、水分离干净彻底，运行成本低。

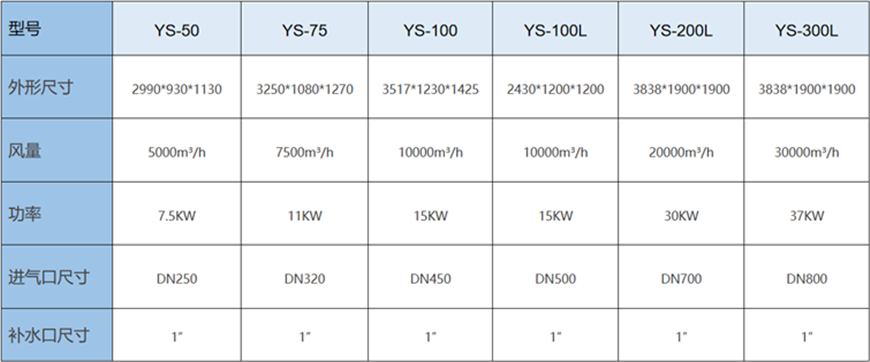

5、技术指标除尘效率：大于99%，湿式集尘机可以有效地将直径为0.1-20微米的固态粒子从气流中除去。

6、安全对策：易燃、易爆粉尘采用泄爆口、防爆电器、水位报警及排氢口等。

7、资质证书：防爆证书，专利证书，ISO9001等资质证书。

8、设计安装：根据粉尘防爆安全规程要求，可提供独立设计及施工方案，整个系统可加装氢气探测、粉尘探测仪。建立安全

监测报警装置。
